Сделать отдых на природе непринужденным и комфортным поможет жаровня с электроприводом для шампуров. Такой аппарат легко купить в магазине, но лучше переделать обычный мангал, добавив в него электродвигатель, который будет проворачивать мясо и обеспечивать равномерную прожарку.

Электромангал

Инструменты

В этой статье поговорим об усовершенствовании обычного мангала. Чтобы сделать это самостоятельно, нужны следующие инструменты:

  • электродвигатель;
  • электрическая дрель;
  • болгарка;
  • шкив для привода;
  • приводной ремень, можно использовать велосипедную цепь, но в таком случае вместо шкивов будут звездочки;
  • шестеренки (их количество равно числу шампуров).

В качестве двигателя используют, например, моторчик от устройства омывателя стекол в машине или привода вращения дворников. В принципе, подойдет любой подобный мотор на 12 В, неважно, левого или правого вращения.

Электромотор

Если использовать двигатель на 220 В, мангал с электроприводом получится не таким мобильным, к тому же появится риск травмирования электрическим током. Частота вращения также будет слишком высокой. Моторчик на 12 В запитывают даже от небольшого мотоциклетного аккумулятора. Шестеренки приобретают в магазине или самостоятельно вырезают из нержавейки.

Изготовление жаровни

Для тех, у кого нет мангала для переделки, кратко опишем, как смастерить его своими руками. Для сборки электрожаровни потребуются металлические листы – составляющие части толщиной около 3 мм, которые размечают и вырезают болгаркой.

Чертёж мангала

Схема изготовления мангала

  1. Все пластины поочередно зажимают в тиски.
  2. В самом низу стенки на расстоянии 3 см друг от друга просверливают отверстия диаметром 10 мм. Они нужны для тяги, благодаря которой угли будут давать жар.
  3. В дне также сверлят отверстия, но уже с меньшим промежутком. Их функция – избавиться от лишнего пепла.
  4. Из полученных заготовок сваривают корпус мангала.
  5. В завершение приваривают ножки.

В верхней части электрожаровни для вращения шампуров прорезают выемки, расстояние между которыми равняется ширине шестеренки с допуском в 0,5 см.

Установка двигателя на мангал

Монтаж элементов системы вращения шампуров проходит в такой последовательности:

  1. Мотор.
  2. Шестеренки.
  3. Цепь.
  4. Источник питания (аккумулятор).

Установка мотора на мангал

Далее монтируют редуктор, который понижает частоту вращения на шампурах и передает усилие от мотора к шестеренкам. Изначально на валу двигателя устанавливают шкив или ведущую звездочку (в случае привода цепью). Ведомая шестерня, шкив или звездочка должна быть гораздо большего диаметра, чтобы понизить частоту вращения шампуров до приемлемой.

Всю систему (двигатель, редуктор и шестеренки) устанавливают на пластину, которая уже содержит вал с подшипниками. Мотор же крепят с наружной стороны мангала при помощи болтового соединения.

Цепь натягивают только при полной завершенности изделия.

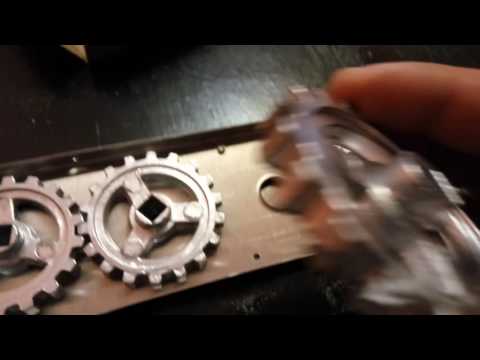

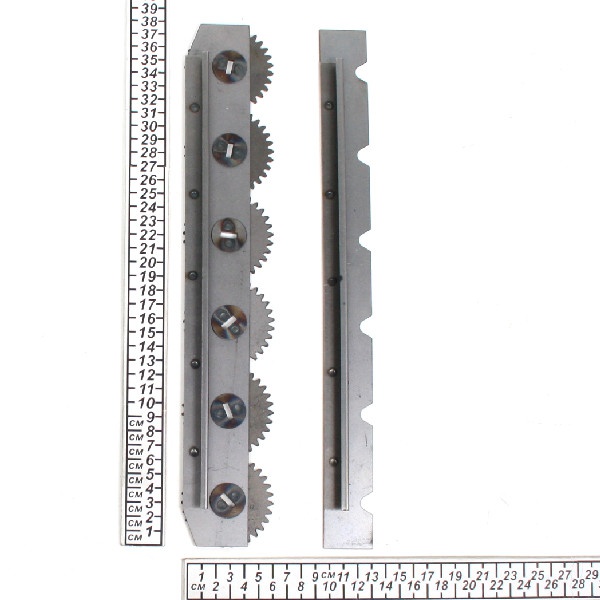

Изготовление системы шестеренок

Последовательность сборки такова:

  1. Изначально монтируют первую шестеренку.
  2. Вторую устанавливают уже на корпусе и связывают с мотором цепью.
  3. Далее прикрепляют третью (также на стенке мангала).
  4. Таким же образом крепят четвертую и последующие шестерни.
Большой мангал с электроприводом

Профессиональное изделие, выполненное опытным мастером

Двигатель, начиная работать, вращает первую шестеренку, установленную на валу, та, в свою очередь, через цепь, ремень или зубья (в зависимости от конструкции) передает вращение на второю шестерню, та – на третью и так далее. Таким образом, шампуры с мясом поворачиваются с одинаковой скоростью.

Способы передачи вращения шампуров:

  1. Соединить все шестерни цепью (в таком случае необязательно соприкосновение между ними, но при этом цепь должна быть достаточно длинной).
  2. Установить привод только между электродвигателем и первой шестеренкой, закрепленной на валу, куда и будет одеваться ремень или цепь (в этом случае используют достаточно широкие звездочки – 3-4 мм, с минимальным люфтом, чтобы исключить соскальзывание при зацеплении друг с другом).

После того как шестеренки смонтированы, натягивают приводную цепь. Изменяя размер ведущей звездочки или вала, добиваются необходимой скорости вращения шампуров.

Важно! После монтажа шестеренок на мангал с электроприводом в целях безопасности требуется скрыть движущиеся части защитной пластиной.

Приготовление мяса

Делаем вертел и шампуры

Перед тем как приступать к изготовлению этих приспособлений, подумайте, какими параметрами они должны обладать. Вертел и шампур – это разные инструменты для приготовления пищи. Первый используют для готовки целых тушек, например, большая рыба, свиная нога, утка и т. д., второй – для жарки мелких кусочков мяса.

Длина вертела должна быть на 15 см больше ширины мангала, а толщина –примерно 15 мм. Такое изделие выдержит даже тушку поросенка.

Вертел

Шампур изготавливают шириной до 10 мм (в зависимости от размера кусочков мяса, которые планируется жарить). Для маленьких ломтиков хватит и 6 мм, но для больших (например, целой курицы) такой ширины недостаточно.

Форма шампура может быть разной:

  1. Круглая.
  2. Плоская.
  3. Уголок.
  4. Квадратная.

Для самых маленьких кусочков мяса используют плоские стержни. Квадратные подойдут для фарша, такая форма препятствует соскальзыванию. Круглые шампуры – не очень удобны, с них мясо легко съезжает и к тому же проворачивается при жарке.

Для удобства вертел оснащают зубьями, которые надежно фиксируют тушу животного и препятствуют прокручиванию. Изготовить такое приспособление с зубцами в виде дуг или треугольников не составит труда, главное – не переусердствовать, иначе нанизывание мяса на электровертел будет затруднено.
